2205陰極線的形式
2205陰極線有多種形式:管形芒刺線(RS線)、新型管形芒刺線、星形線、鋸齒線、魚骨針刺線、螺旋線、角鋼芒刺線,系目前國內常見的幾種陰極線形式。
一、管形芒刺線(RS線)
管形芒刺線是薄壁焊接管做主桿,在主桿上焊上(或沖擊)若干個芒刺加連接板制作而成。
二、星形線
星形線有兩種形式:一種是星形直線,另一種是星形扭線,性能相似。

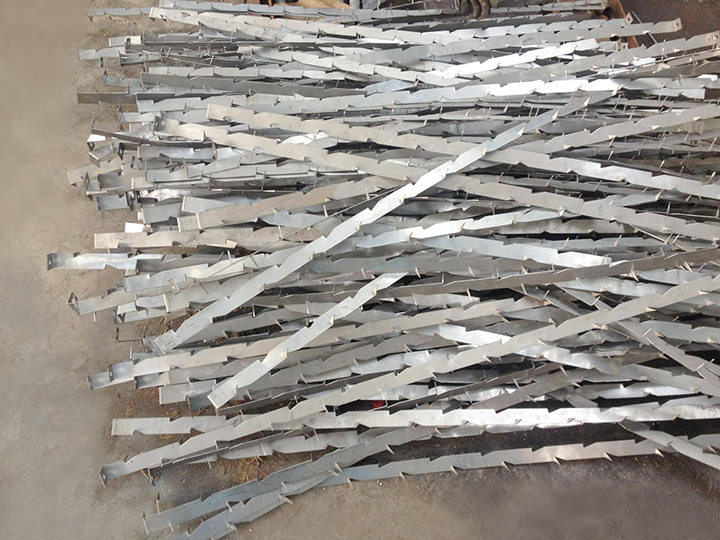

三、鋸齒線
鋸齒線是用厚度為2mm左右的普通碳素鋼板沖制成形的。主干與芒刺同時沖一整體。兩端焊上兩個螺栓作連接。
四、魚骨針刺線
魚骨針刺線是由一個圓管作為主于,在主干上穿入魚骨針后,在針的根部端點焊或擠壓,兩端加連接板制作而成,是一種剛性極線。
五、螺旋線
螺旋線是用ф2.2-ф3.5mm的高鎳不銹鋼,在專用機器上繞制成彈簧形狀,兩端有做成彎鉤形的螺旋線保護套管作為連接。安裝時用專用工具,將彈簧狀螺旋線拉伸后,將兩端的彎鉤鉤入陰極框架的上、下兩掛鉤孔內即可??坷旌舐菪€自身的彈力來限制極線的橫向移動。振打時極線會產生抖動,使它保持清潔。螺旋線上的振打加速度最小點應在30-50g范圍內。
六、角鋼芒刺線
角鋼芒刺線是用小角鋼作主干,直接在主干兩側按一定間距沖出10mm左右的芒刺,兩端焊上連接螺栓制作而成。
一、管形芒刺線(RS線)
管形芒刺線是薄壁焊接管做主桿,在主桿上焊上(或沖擊)若干個芒刺加連接板制作而成。
二、星形線
星形線有兩種形式:一種是星形直線,另一種是星形扭線,性能相似。
三、鋸齒線
鋸齒線是用厚度為2mm左右的普通碳素鋼板沖制成形的。主干與芒刺同時沖一整體。兩端焊上兩個螺栓作連接。
四、魚骨針刺線
魚骨針刺線是由一個圓管作為主于,在主干上穿入魚骨針后,在針的根部端點焊或擠壓,兩端加連接板制作而成,是一種剛性極線。
五、螺旋線
螺旋線是用ф2.2-ф3.5mm的高鎳不銹鋼,在專用機器上繞制成彈簧形狀,兩端有做成彎鉤形的螺旋線保護套管作為連接。安裝時用專用工具,將彈簧狀螺旋線拉伸后,將兩端的彎鉤鉤入陰極框架的上、下兩掛鉤孔內即可??坷旌舐菪€自身的彈力來限制極線的橫向移動。振打時極線會產生抖動,使它保持清潔。螺旋線上的振打加速度最小點應在30-50g范圍內。
六、角鋼芒刺線
角鋼芒刺線是用小角鋼作主干,直接在主干兩側按一定間距沖出10mm左右的芒刺,兩端焊上連接螺栓制作而成。
